Planos Mecánicos

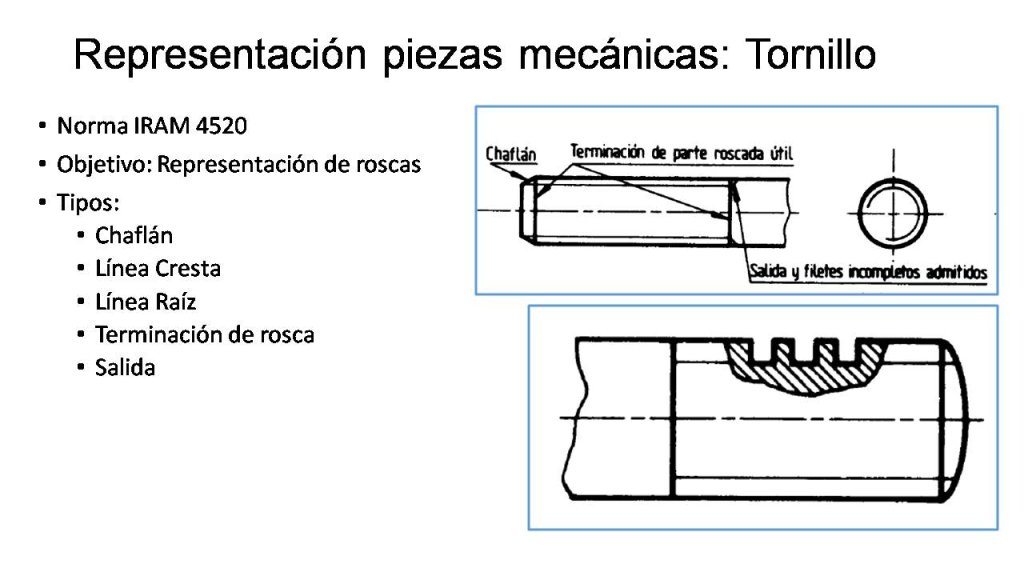

Representación de piezas mecánicas: tornillo. El tornillo tiene una forma simplificada de representarse en dibujo técnico. Esto es más que nada para no tener que dibujar la rosca del tornillo.
La forma simplificada, de representar la vista latera del tornillo, en la parte roscada, es mediante una línea gruesa, que representa el diámetro exterior de la rosca y una línea fina que representa el diámetro interior de la rosca. En vista frontal, tendremos círculos concéntricos, en donde en línea gruesa se representa el diámetro exterior y en línea fina el diámetro interior, con la salvedad, que este último, no tendrá totalmente cerrada su circunferencia.
Después mediante la acotación indicaremos la medida de la rosca, la cual puede ser métrica, inglesa, cuadrada, etc y también se indica el largo de la rosca, más que nada en el caso de que la rosca en el tornillo no sea total. Es decir que no ocupe toda la longitud de tornillo.
