Planos Mecánicos
El objetivo de realizar el plano de una pieza, es poder representar en una hoja lo mejor posible a la misma. Donde se pueda visualizar todos sus contornos asi como todos los detalles que forman parte del objeto.
Para realizar esto, tenemos las vistas, que en resumidas palabras es, como visualizar una pieza para mostrar toda su forma.
Para ello tendríamos que imaginar como que encerramos la pieza en un cubo transparente, donde en cada cara del cubo, podemos ver una parte diferente de la pieza.

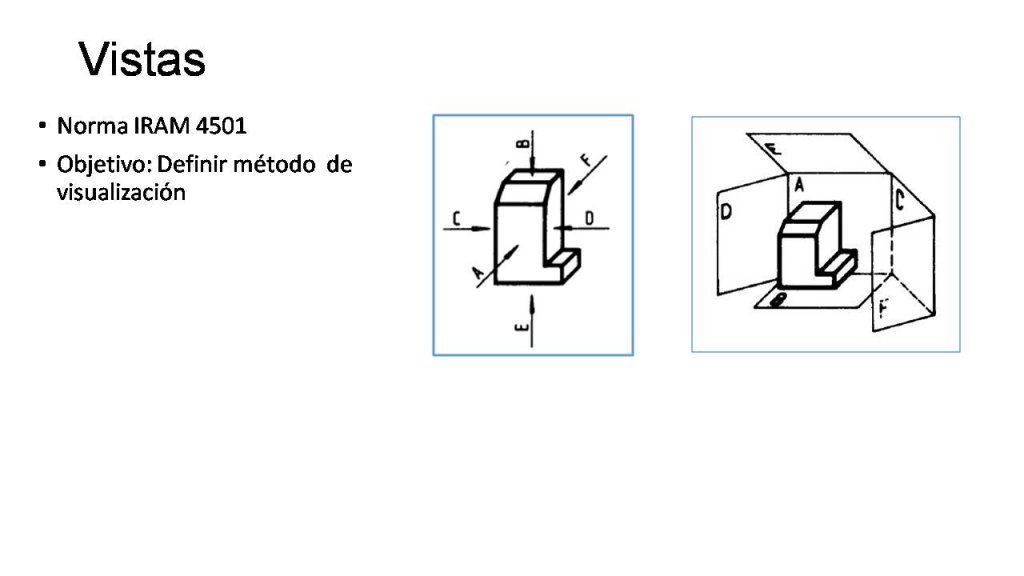

En la foto podemos ver unas flechas que indican la dirección del observador. Lo que esa persona observa en esa dirección, lo dibuja en la cara posterior del cubo (proyección ortogonal).
Ej: Si el observador mira desde la izquierda (Flecha C) lo que ve, se representara en la cara de la derecha del cubo (Cara C).
