Planos Mecánicos

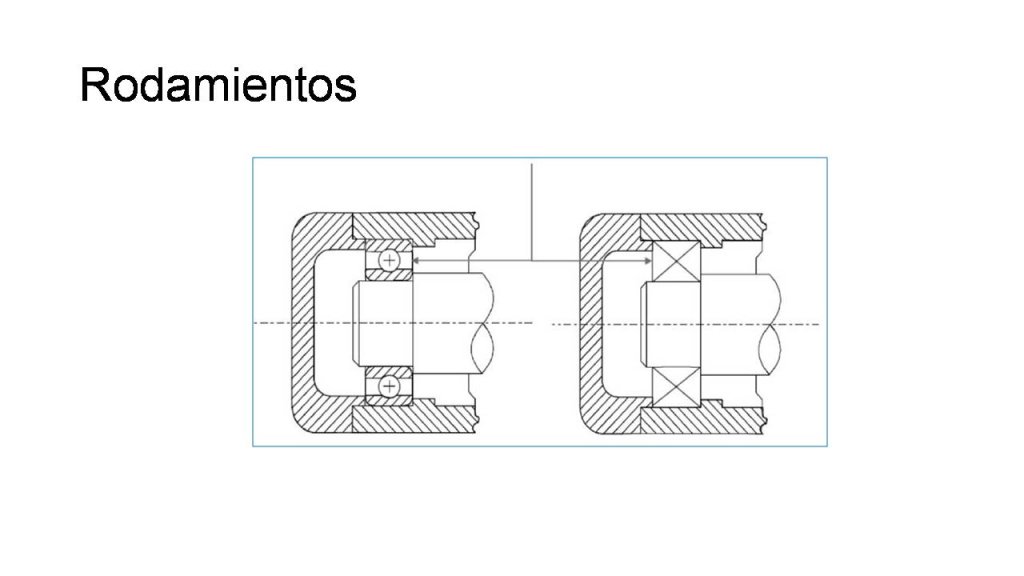

Rodamientos: Existen distintos tipos de rodamientos, de bolas, de rodillos, de agujas, etc, pero por lo general la representación de los mismos es similar. Se representara como una pieza circulas, con el diámetro exterior, diámetro interior y espesor iguales al rodamiento que se intenta representar. Con una X se indica la zona solida del rodamiento.
Queda a elección del dibujante realizar el dibujo simplificado o hacer el rodamiento con todos los detalles del mismo, salvo que el principal inconveniente de esto último es que carga demasiado al dibujo, llenando de líneas y detalles que pueden ser confundidos con las líneas de otras partes del dibujo.
