Planos Mecánicos

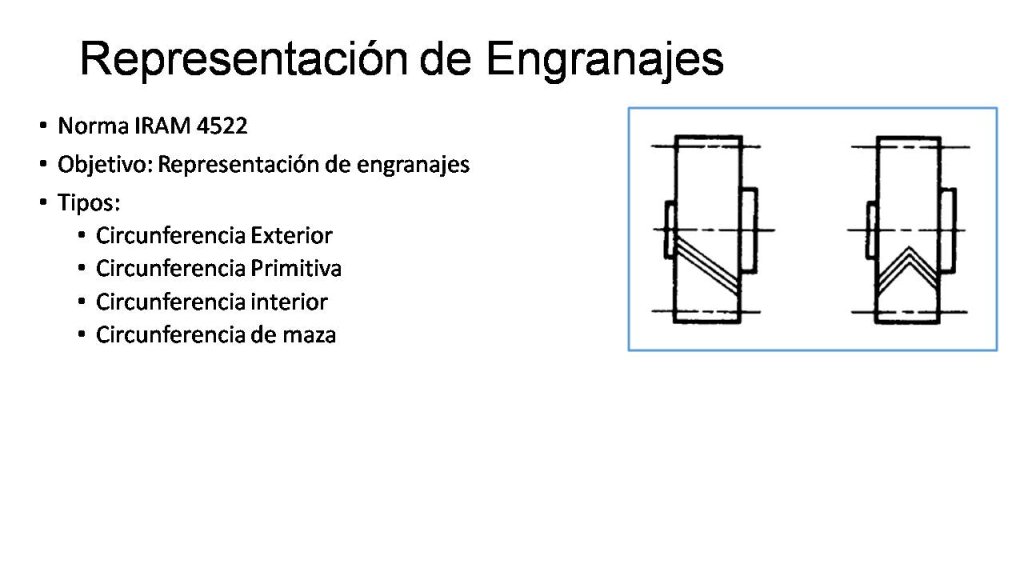

Engranajes: En los engranajes al igual que los rodamientos existe una representación simplificada, ya que tenemos muchos tipos de engranajes distintos y debido a la dificultad que poseen los mismos para dibujarlos.
Para dibujar un engranaje necesitaríamos datos tales como el diámetro exterior, diámetro primitivo, diámetro interior, modulo, ángulo de inclinación de los dientes, número de dientes, etc.
En la representación simplificada, se dibuja el diámetro exterior, el diámetro primitivo, con líneas de trazo, cortos y largos, además si la vista lo permite, la inclinación de los dientes. Mediante alguna nota se indicara el numero de dientes y modulo. Y dependiendo de la vista elegida para representar el engranaje, si dibujo el diámetro de la maza, o eje donde está montado el engranaje, el ancho del engranaje y demás datos que lo definan totalmente.
