Planos Mecánicos

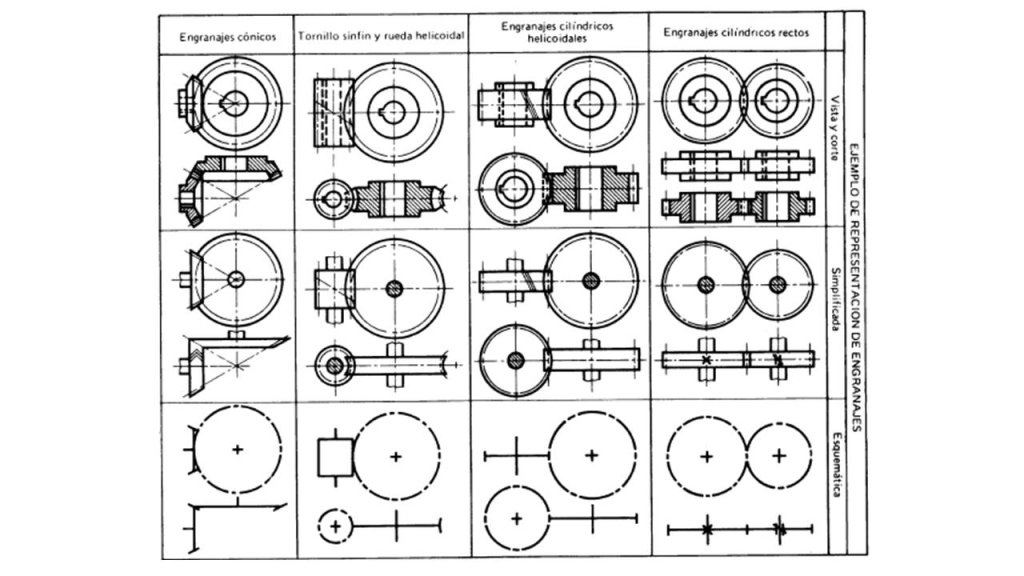

Representación de engranajes: Se puede representar los engranajes mediante 3 formas.
Mediante Vista frontal y vista lateral o Vista frontal y corte en el cual se coloca la mayor cantidad de detalles posibles sin tener que representar los dientes.
Mediante vista simplificada, similar a la anterior, pero con menos detalles.
Y la ultima mediante Vista esquemática, la cual prácticamente no tiene detalles y solo muestra los diámetros primitivos y los centros de los engranajes.
Cualquiera de las 3 representaciones son validas, pero por lo general las 2 primeras son más usadas en el dibujo técnico.
