Planos Mecánicos

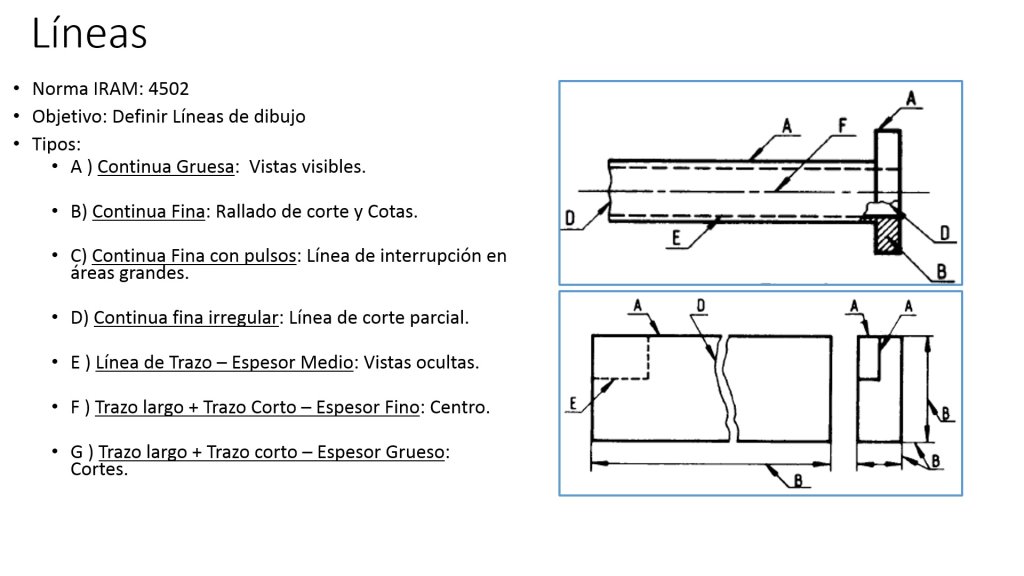

El principal elemento para la representación de los dibujos es a través de líneas, las cuales dependiendo la finalidad, tienen diferentes características.
Línea continua A: Es una linea continua gruesa, que se utiliza para dibujar los contornos de una pieza, que son visibles en la vista que seleccionemos.
Linea continua B: Linea continua fina que se utiliza para el rallado de cortes y secciones. Las superficies de las vistas en cortes, se representas con líneas finas inclinadas paralelas. También se utiliza para representar las lineas de cotas principales y auxiliares.
Linea continua C: Se utiliza como linea de interrupción cuando el área a cortar es grande.
Línea continua D: Linea continua irregular. Se utiliza para interrumpir el dibujo de vistas y limitar el área de cortes parciales.
Linea de trazo E: Línea interrumpida de espesor medio que se utiliza para simbolizar líneas ocultas de una vista.
Línea de trazo F: Linea de trazo largo mas línea de trazo corta y de espesor fino: Se utiliza para representar los centros geométricos de una pieza.
Linea de trazo G: Línea de trazo largo mas línea de trazo corto y de espesor grueso. Se utiliza para representar la línea de corte de una pieza. Por donde se realizaría un corte imaginario de la pieza.
