Planos Mecánicos

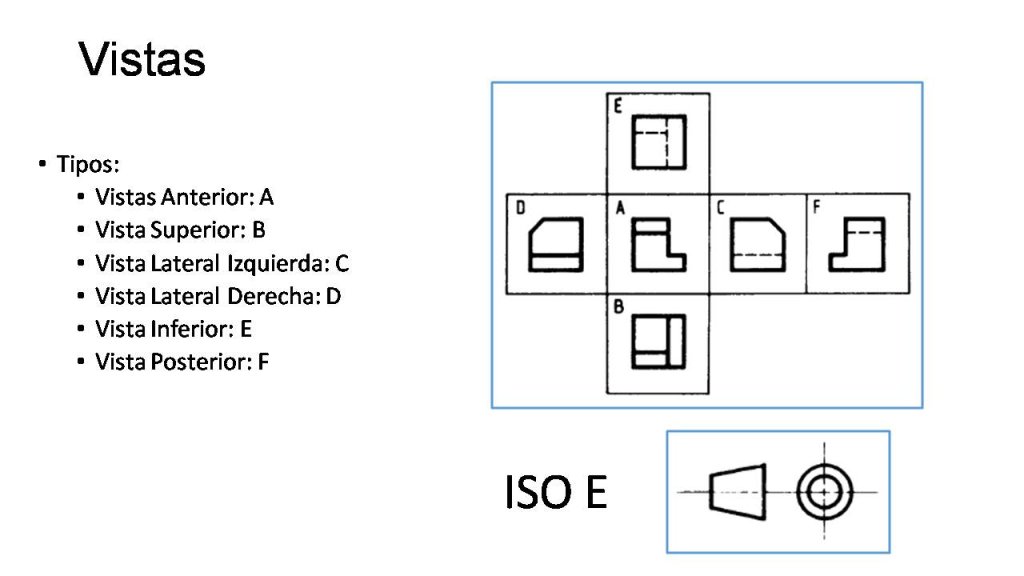

Si luego de hacer eso con cada una de las caras, desplegamos el cubo, nos quedaran las vistas de la pieza en cuestión.
Este formato de representación se denomina ISO E o ISO europeo, que es el formato de representación que se utiliza en Argentina y esta normalizado por la norma IRAM 4501.
No es necesario realizar las 6 vistas para cada pieza que necesitemos representar, ya que esto solo depende de la complejidad de la pieza.
Hay piezas, que tienen formas simples, que con una sola vista, ya está bien representada o definida.
Por lo general, para definir una pieza se utilizan 3 vistas, llamadas “VISTAS FUNDAMENTALES” que son A (vista anterior o frontal), B (vista superior) y C (vista lateral izquierda).
Si la pieza, tiene formas muy complejas, se podría utilizar las 6 vistas. Sin embargo, a veces es posible usar otras opciones de visualización para definir la pieza, como cortes totales o parciales o vistas en perspectivas, sin necesidad de utilizar todas las vistas.
