Planos Mecánicos

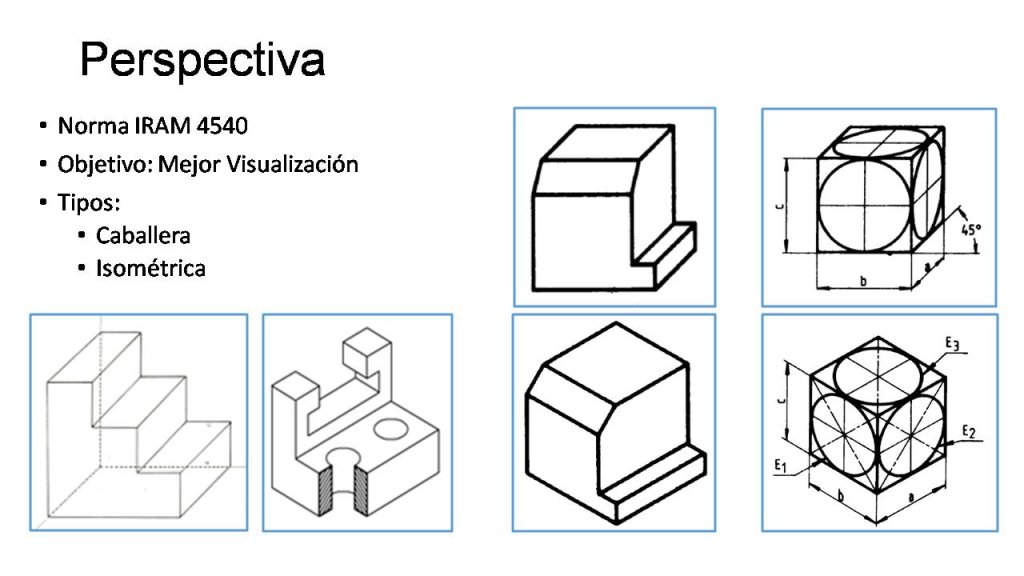

VISTAS EN PERSPECTIVAS: Estas vistas se utilizan para poder visualizar en una misma imagen, mas de una cara de una pieza. Generalmente se usan como una vista auxiliar, que permite darnos más idea de la forma de la pieza que se está dibujando.
Existen 2 tipos de vistas en perspectiva:
- VISTA CABALLERA: La cara que contiene las aristas b y c será la de mayor importancia, mientras que las dos caras restantes que se pueden ver serán de menor importancia y trazadas con líneas a un ángulo de 45º.
Para mantener el formato de la vista la magnitud o dimensión de las líneas a 45º, será la mitad del valor real de la línea. Ej.: Si el largo real de la línea “a” es 20mm, en perspectiva caballera la dibujaremos de 10mm.
- VISTA ISOMETRICA: Las 3 vistas que contienen a las aristas a, b y c, tiene la misma importancia. El elemento central en vez de ser una cara, será una arista, en este caso la arista de largo “c” a partir de la cual partirán las otras aristas con una inclinación de 120º respecto de esta.
La magnitud o dimensión de las aristas, será igual al valor real de la línea en el dibujo.
