Planos Mecánicos

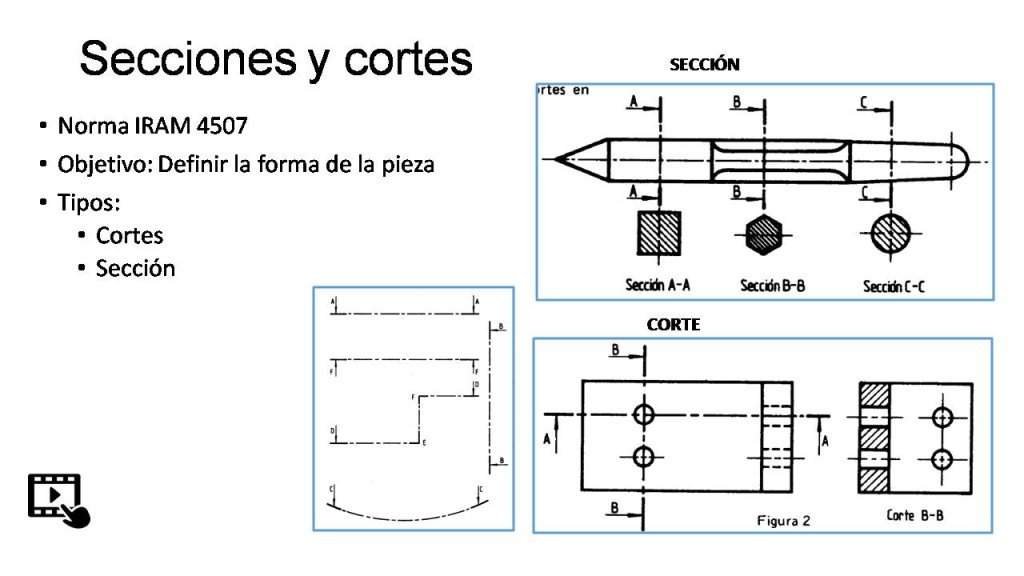

En lo que respecta a cortes y secciones, hay que poder diferenciar una de la otra.
Las 2 tienen la misma característica, representan una figura que se obtiene de la intersección de un plano o planos con el cuerpo o pieza. Esto es equivalente a que nosotros cortáramos dicha pieza con una sierra, para ver como es la misma por dentro y el plano indica donde tenemos que hacer el corte.
Sin embargo, en una SECCIÓN se representa la figura que se obtiene del corte imaginario del plano y solamente lo que se obtiene en ese corte.
En el CORTE, se representa la figura que se obtiene del corte imaginario del plano, junto con todos los elementos visibles detrás del corte.
Los planos de corte son indicados mediante líneas de trazos largos y trazos cortos, cuyos extremos se dibujaran con trazos gruesos.
Las líneas de corte pueden ser rectas, quebradas o curvas.
En los extremos gruesos, se colocaran flechas, indicando el sentido en el cual tenemos que visualizar el corte, o dicho de otro modo el sentido que se tiene que rotar la vista cortada o la proyección del corte.
Además de la flechas se colocaran letras iguales para identificar el corte o la sección. Ej: CORTE A-A o SECCIÓN B-B.
La representación de las vistas cortadas se realizara de acuerdo con el método ISO E.
