Planos Mecánicos

Existen distintas formas de acotar:

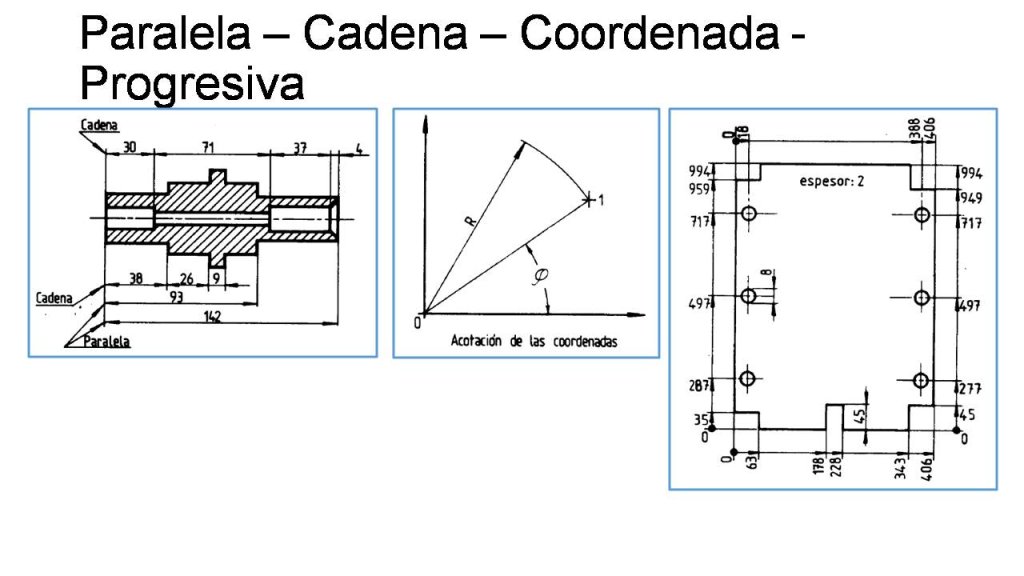

ACOTACIÓN EN CADENA O SERIE: Son aquellas acotaciones, en las que las cotas parciales se indican con línea de cotas consecutivas.
Por lo general comparten 1 o 2 líneas auxiliares.
ACOTACIÓN EN PARALELO: Son aquellas acotaciones en la cual las líneas de cota, se disponen paralelas entre sí, partiendo todas de una misma línea auxiliar.
ACOTACIÓN COMBINADA: Son aquellas acotaciones en que se mezcla las cotas en serie con las paralelas.
ACOTACIÓN PROGRESIVA: Acotación de una serie de longitudes, cuya medición se realiza a partir de un origen o base de medidas, indicadas todas sobre una misma línea de cota, en forma sucesiva.
La unidad de medida lineal para dibujo mecánico es el milímetro y su abreviatura no se indicara en la cota. Se indica solo la magnitud.
Para definir un determinado detalle de una pieza, las cotas correspondientes se agruparan en una misma vista. Por ejemplo el diámetro y la longitud de una rosca, deben colocarse en una misma vista, no acotar el diámetro en una vista y el largo de la rosca en otro.
