Planos Mecánicos

Veamos cómo se acotan diferentes formas y magnitudes:

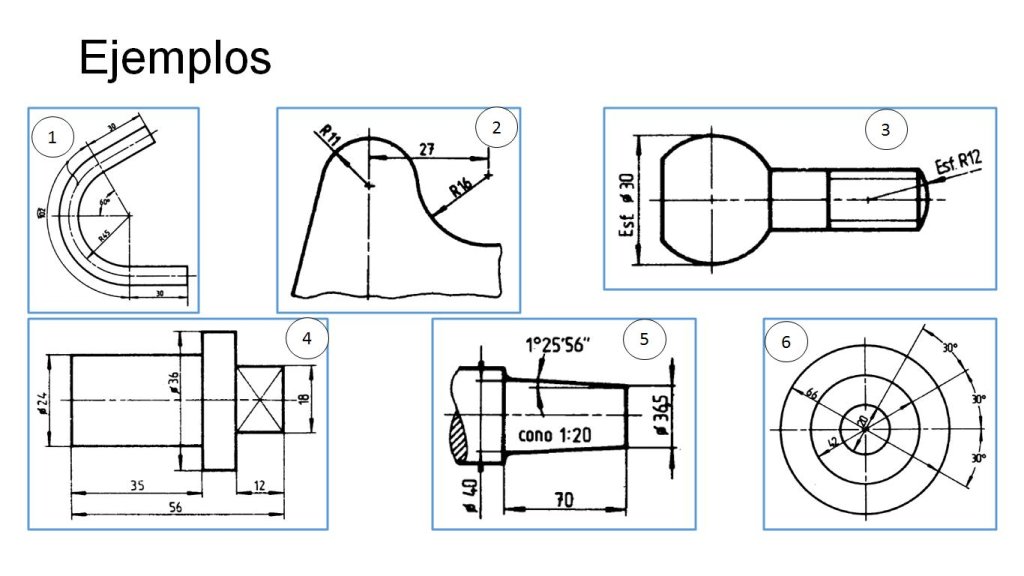

En el ejemplo 1 se acota el radio de una curva, el ángulo desde donde parte y llega la curva así como también la cuerda, la cual es el desarrollo de dicha curva.
En el ejemplo 2 se acotan radios, uno con centro de radio, sobre centro geométrico de la pieza y el otro radio tiene su centro fuera de la pieza.
En el ejemplo 3 se muestra como se representan las figuras esféricas, lo cual permite no tener que realizar vistas adicionales.
En el ejemplo 4 se indica como representa una superficie rectangular, mediante la X, lo cual indica que la pieza es un cuadrado o un rectángulo.
En el ejemplo 5 se visualiza la forma de representar ángulos de inclinación, mediante el valor del ángulo, en grados, minutos y segundos o mediante la conicidad.
En el ejemplo 6 se grafica la forma de representar radios, diámetros, así como ángulos y la suma de ángulos. Todo esto en piezas cilíndricas.
