Planos Mecánicos

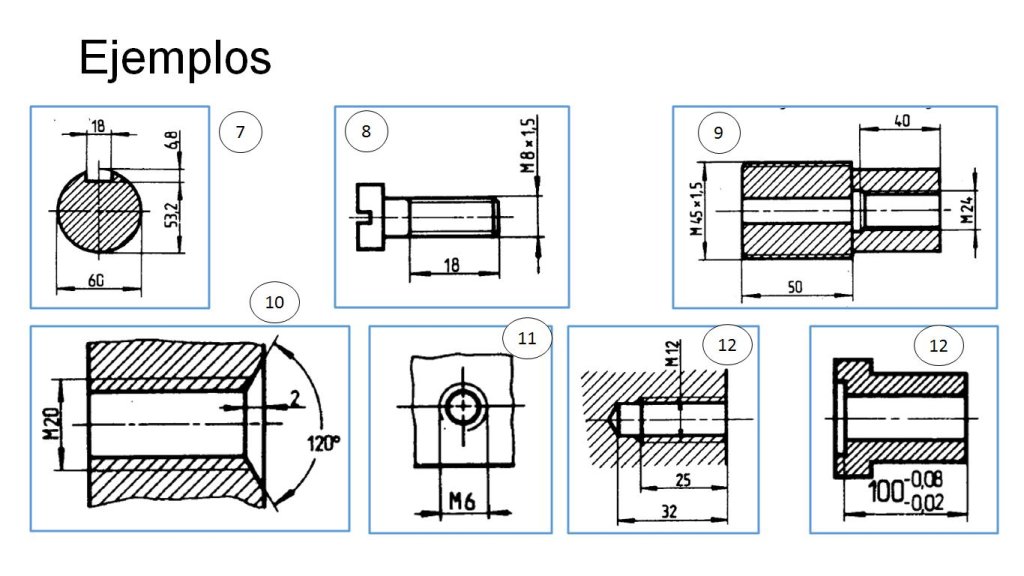

El ejemplo 7 muestra como se acotan los chaveteros. Esto sería a través de una vista en corte indicando el diámetro del eje, el ancho y la profundidad del chavetero. Falta el largo del chavetero, que deberá indicarse en otra vista.
El ejemplo 8 muestra cómo debe acotarse una rosca, indicando el diámetro de la rosca, donde se le antepone la letra M para indicar que es una rosca métrica de diámetro exterior, en este caso de 8mm y además el paso o distancia entre dientes la cual es 1.5mm. También se indica el largo de la rosca.
El ejemplo 9 muestra la acotación de una rosca exterior y de una rosca interior, presentes en una vista en corte. Formato similar al caso anterior.
El ejemplo 10 muestra acotación de rosca en un extremo y un chaflán en el agujero interno en el otro extremo. Cuando la rosca no indica paso, por lo general es un paso estándar.
El ejemplo 11 muestra la acotación de un agujero roscado visto de frente.
El ejemplo 12 muestra la acotación de un agujero roscado, indicado en una vista en corte.
Tener en cuenta que se indican 2 largo, el largo del agujero y el largo de la parte del agujero que esta roscada.
El ejemplo 13 muestra una acotación con tolerancia geométrica, esto significaría que la magnitud de la medida es 100 (mm), pero puede ser entre 0.02mm a 0.08mm mas chica.
