Planos Mecánicos

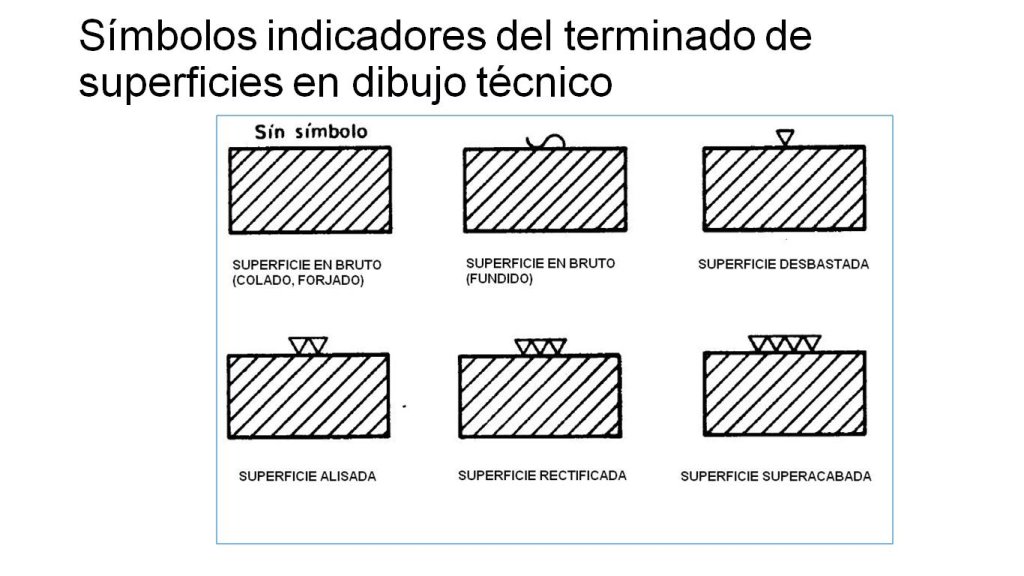

Los símbolos indicadores del terminado de superficies llamado también “Terminación Superficial” se utilizan, para expresar el terminado con el cual están fabricadas las piezas, que se requiere representar en un dibujo y es relativo a la rugosidad de la superficie.
Entre mejor sea la terminación de la pieza, menor será la rugosidad de la misma.

Superficies en bruto por forja o colado: Sera la superficie que tendrán aquellas piezas obtenidas de procesos como forjado o colado, en donde la terminación superficial no es buena.
Superficies en bruto por fundición: Sera la superficie que tendrán aquellas piezas obtenidas de procesos de fundición. La terminación superficial es mejor que la anterior.
Superficies desbastadas o mecanizadas: Sera la superficies que tendrán aquellas piezas sometidas a procesos de mecanizados. La terminación es mucho mejor y se apreciaran al tacto las marcas de las herramientas.
Superficies alisadas: Sera la superficies que tendrán las piezas mecanizadas, pero tienen una mejor terminación que la anterior.
Superficies rectificadas: Serán las superficies que tendrán las piezas que son rectificadas después del proceso de mecanizado, para mejorar aún más la terminación.
Superficies superacabadas: Serán las superficies que tendrán las piezas que son trabajadas con distintos procesos de terminación, para que las estrías no puedan ser vistas a simple vista y solo a través de lupas.
