Planos Mecánicos

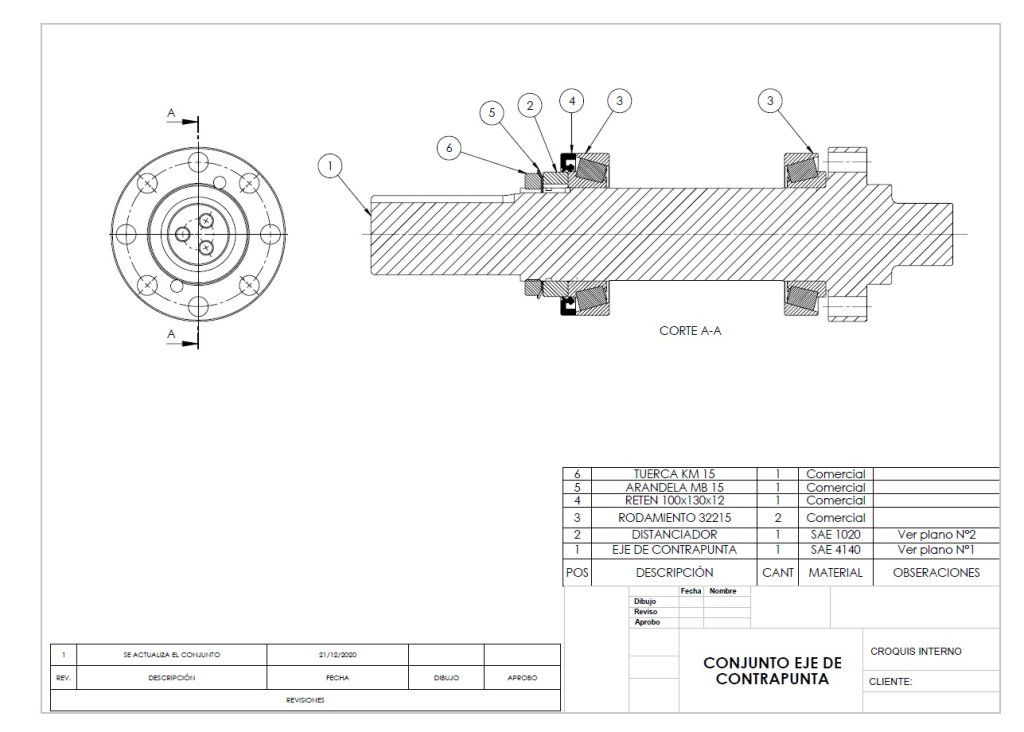

El paso siguiente después de identificar cada unos de los componentes de un conjunto, para ello se utiliza un listado de materiales.
El listado de materiales es una tabla, en la que se lista cada uno de los componentes, colocando en la misma los siguientes elementos:
- Posición o numero identificatorio.
- Denominación o descripción de la pieza.
- Cantidad del componente.
- Material del componente.
- Numero de plano, ya que se suele hacer un plano de conjunto y después planos de cada uno de los componentes.
Dependiendo del plano que queramos realizar, mecánico, constructivo o comercial se pueden colocar menos ítems, mas ítems o solo algunos.
Algunos planos suelen tener también un listado de modificaciones o de revisiones (En el ejemplo e listado inferior izquierdo).
En estos listados se indica que en el plano se realizo una modificación, cual fue la misma, la fecha y quien realizo la modificación.
