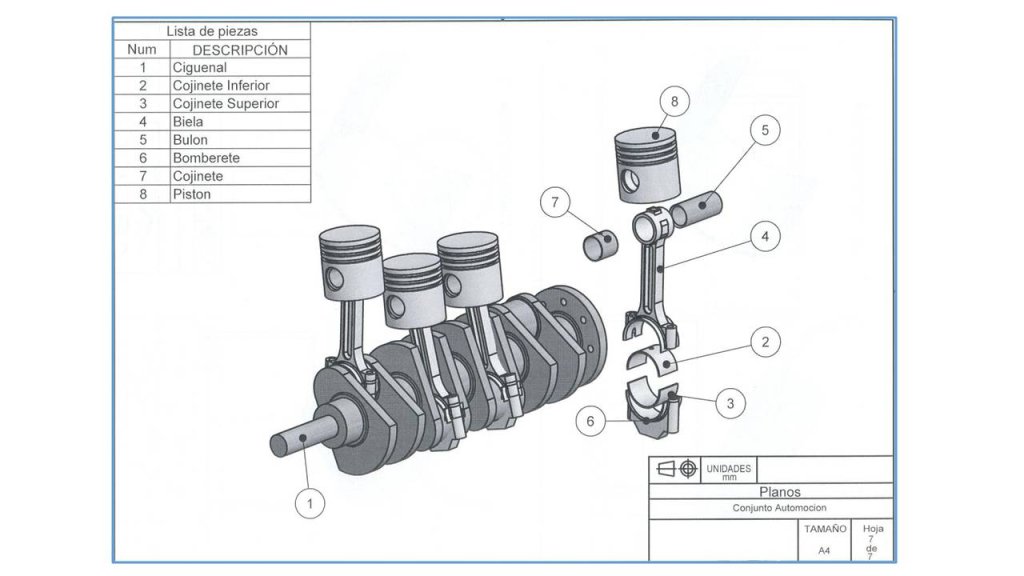

Despiece de un conjunto: El despiece, también se lo suele llamar explosionado, al igual que el anterior, es una representación de un conjunto. Pero su finalidad es visualizar como va armado el conjunto, indicando donde va montada cada pieza y con que otras piezas interactúa. Podemos decir que es un dibujo con una finalidad representativa, más que dimensional.
Puede tener los mismos elementos que un dibujo de conjunto con los números identificatorios y listado de materiales a lo que debemos agregar unas líneas finas, cuya misión es visualizar en que parte del conjunto va montada esa pieza.
La forma de lograr la mejor visualización posible, en un despiece, es dejar la pieza más grande inmóvil y los demás componentes que interactúan con ella, moverlas en direcciones perpendiculares.
